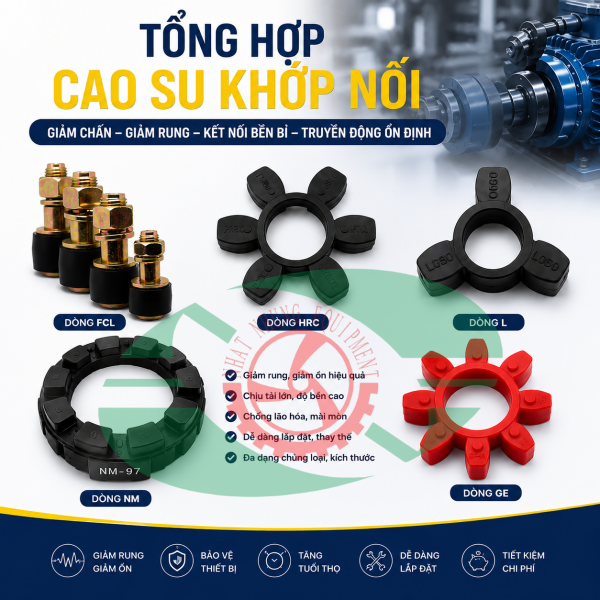

Cao Su Khớp Nối – Tổng Hợp Các Dòng FCL, HRC, L, NM, GE

Cao su khớp nối là chi tiết đàn hồi quan trọng trong hệ thống truyền động cơ khí, giúp giảm rung động, hấp thụ va đập và truyền mô-men xoắn giữa động cơ với thiết bị vận hành. Nhật Nhung hiện cung cấp đầy đủ các dòng cao su khớp nối FCL, HRC, L, NM và GE với nhiều kích thước khác nhau, đáp ứng nhu cầu sử dụng cho máy bơm nước, quạt công nghiệp, hộp giảm tốc, băng tải và nhiều hệ thống truyền động khác.

Bảng so sánh các dòng cao su khớp nối phổ biến

Cao su khớp nối là gì?

Cao su khớp nối (Rubber Coupling Element) là bộ phận được lắp giữa hai nửa khớp nối nhằm truyền lực từ động cơ đến thiết bị vận hành đồng thời hấp thụ rung động và bù sai lệch nhỏ giữa hai trục.

Trong thực tế vận hành, cao su khớp nối giúp:

• Giảm rung động và tiếng ồn.

• Hạn chế tải trọng va đập khi khởi động.

• Bảo vệ bạc đạn, phớt cơ khí và hộp giảm tốc.

• Tăng tuổi thọ cho động cơ và thiết bị.

• Giảm chi phí bảo trì hệ thống.

Ưu điểm của cao su khớp nối

Giảm rung động hiệu quả

Nhờ đặc tính đàn hồi của vật liệu cao su hoặc polyurethane, sản phẩm giúp hấp thụ rung động phát sinh trong quá trình vận hành.

Bảo vệ thiết bị

Khớp nối cao su đóng vai trò như một lớp đệm giúp giảm tác động cơ học lên:

• Trục động cơ

• Ổ bi

• Phớt cơ khí

• Hộp giảm tốc

Dễ dàng thay thế

Hầu hết các loại cao su khớp nối đều có thể thay thế nhanh chóng mà không cần tháo rời toàn bộ hệ thống.

Tiết kiệm chi phí bảo trì

Chi phí thay thế cao su khớp nối thấp hơn rất nhiều so với việc sửa chữa động cơ hoặc hộp giảm tốc khi xảy ra hư hỏng.

Các dòng cao su khớp nối phổ biến

1. Cao su khớp nối FCL

Dòng FCL sử dụng các bu lông cao su để liên kết giữa hai mặt bích khớp nối.

Đặc điểm nổi bật:

• Chịu tải lớn.

• Kết cấu chắc chắn.

• Phù hợp công suất trung bình và lớn.

• Sử dụng phổ biến cho máy bơm, quạt công nghiệp và hộp giảm tốc.

Kích thước thông dụng:

FCL90, FCL100, FCL112, FCL125, FCL140, FCL160, FCL180, FCL200, FCL224, FCL250.

2. Cao su khớp nối HRC

HRC là dòng cao su khớp nối dạng cánh hoa được sử dụng rộng rãi trong các hệ thống máy bơm và động cơ điện.

Ưu điểm:

• Giảm rung tốt.

• Giá thành hợp lý.

• Dễ lắp đặt và thay thế.

• Nguồn hàng phổ biến.

Kích thước phổ biến:

HRC70, HRC90, HRC110, HRC130, HRC150, HRC180.

3. Cao su khớp nối L

Dòng L có thiết kế spider 3 cánh, kích thước nhỏ gọn và độ chính xác truyền động cao.

Ưu điểm:

• Truyền động ổn định.

• Độ chính xác cao.

• Dễ thay thế.

• Phù hợp với thiết bị tự động hóa.

Các kích thước thường gặp:

L035, L050, L070, L075, L090, L095, L099, L100.

4. Cao su khớp nối NM

Dòng NM được thiết kế dạng vòng đàn hồi ghép nhiều khối cao su.

Ưu điểm:

• Giảm rung mạnh.

• Chịu tải ổn định.

• Độ bền cao.

• Phù hợp hộp giảm tốc và băng tải.

Kích thước phổ biến:

NM50, NM67, NM82, NM97, NM112, NM128, NM148, NM168.

5. Cao su khớp nối GE

GE là dòng spider coupling theo tiêu chuẩn châu Âu được sử dụng rộng rãi trong nhiều ngành công nghiệp.

Ưu điểm:

• Độ chính xác cao.

• Truyền mô-men ổn định.

• Chống mài mòn tốt.

• Tuổi thọ dài.

Kích thước phổ biến:

GE19, GE24, GE28, GE38, GE42, GE48, GE65, GE75, GE90, GE125.

Nên chọn loại cao su khớp nối nào?

Chọn FCL khi:

• Hệ thống công suất lớn.

• Máy bơm công nghiệp tải nặng.

• Quạt công nghiệp lớn.

Chọn HRC khi:

• Cần giảm rung tốt.

• Muốn tiết kiệm chi phí.

• Dễ mua và dễ thay thế.

Chọn L khi:

• Không gian lắp đặt nhỏ.

• Yêu cầu độ chính xác cao.

• Thiết bị tự động hóa.

Chọn NM khi:

• Hệ thống rung động mạnh.

• Băng tải, hộp giảm tốc.

• Máy khuấy công nghiệp.

Chọn GE khi:

• Thiết bị tiêu chuẩn châu Âu.

• Yêu cầu độ chính xác cao.

• Vận hành liên tục.

Vật liệu sản xuất phổ biến

Nhật Nhung cung cấp cao su khớp nối các loại

Công ty TNHH Thiết Bị Nhật Nhung chuyên cung cấp:

• Cao su khớp nối FCL

• Cao su khớp nối HRC

• Cao su khớp nối L

• Cao su khớp nối NM

• Cao su khớp nối GE

• Bulong cao su khớp nối

• Khớp nối hoàn chỉnh

Sản phẩm phù hợp cho máy bơm nước công nghiệp, quạt công nghiệp, hộp giảm tốc, dây chuyền sản xuất và các hệ thống truyền động cơ khí.

Hotline tư vấn kỹ thuật: 0978 259 598

Câu hỏi thường gặp

Cao su khớp nối có tuổi thọ bao lâu?

Thông thường từ 1 đến 5 năm tùy tải trọng, môi trường và điều kiện vận hành.

Khi nào cần thay cao su khớp nối?

Nên thay khi xuất hiện các dấu hiệu:

• Nứt gãy

• Biến dạng

• Mòn nhiều

• Rung động tăng bất thường

Cao su khớp nối các dòng có dùng thay thế cho nhau được không?

Không. Mỗi dòng khớp nối sử dụng một loại cao su riêng biệt về kích thước và thiết kế.

Tôi chỉ biết kích thước trục, có xác định được loại cao su phù hợp không?

Có. Chỉ cần gửi hình ảnh hoặc thông số khớp nối hiện tại, đội ngũ kỹ thuật Nhật Nhung sẽ hỗ trợ xác định đúng mã sản phẩm.
