Cao su khớp nối HRC70, HRC90, HRC110, HRC130, HRC150 và HRC180

Cao su khớp nối HRC là phần tử đàn hồi được lắp giữa hai nửa khớp nối HRC trong hệ thống truyền động. Chi tiết này tham gia truyền mô-men xoắn, đồng thời hỗ trợ giảm va đập và rung động giữa động cơ với máy bơm, hộp giảm tốc hoặc thiết bị được dẫn động.

NHAT NHUNG EQUIPMENT cung cấp các size cao su khớp nối HRC thông dụng:

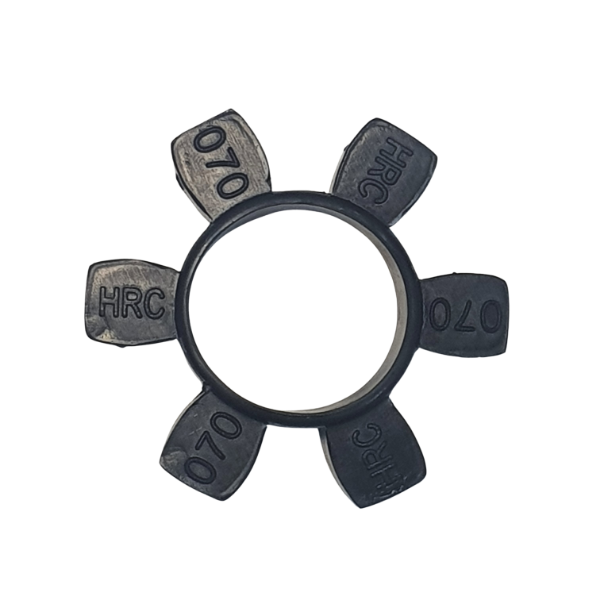

• HRC70
• HRC90

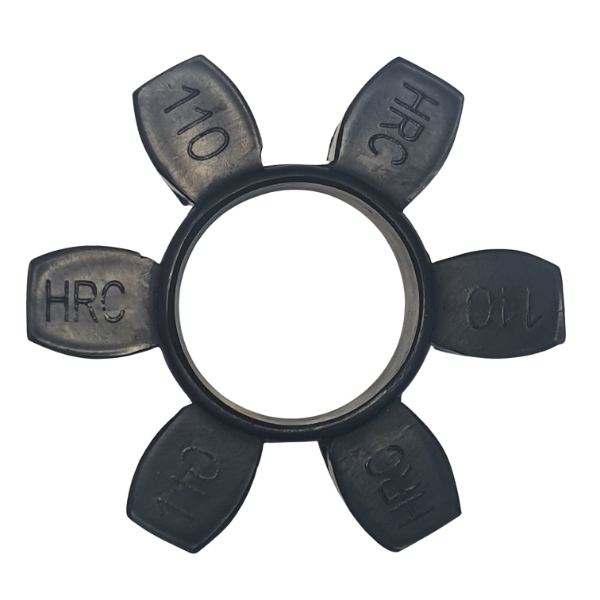

• HRC110

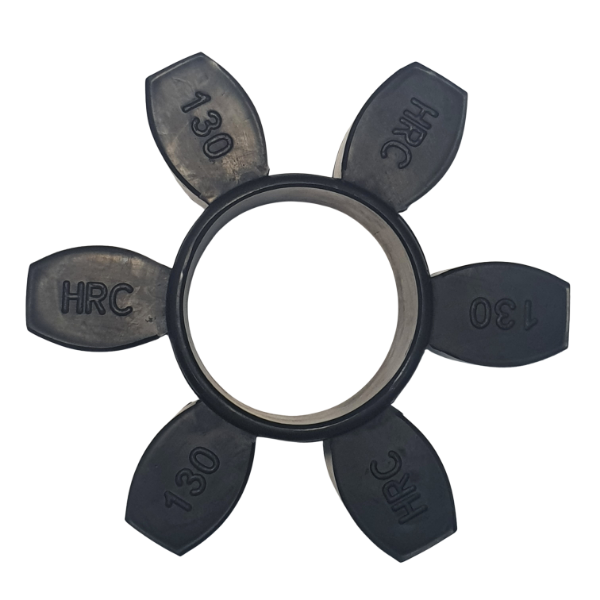

• HRC130
• HRC150

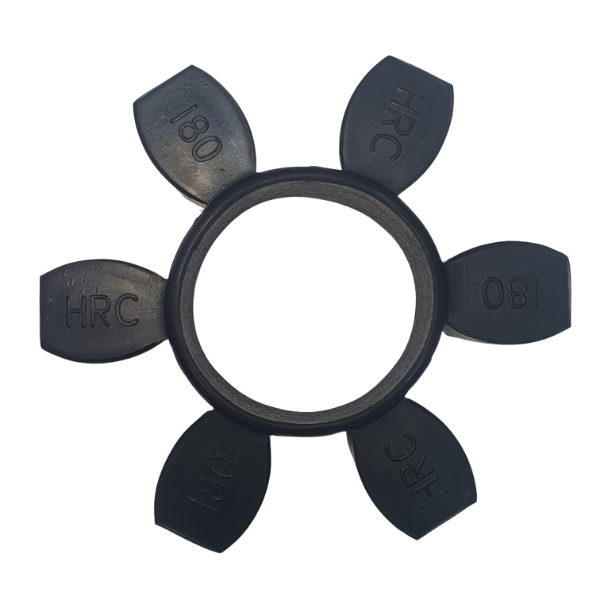

• HRC180

Để lựa chọn đúng sản phẩm, khách hàng nên đối chiếu mã khớp nối, kích thước thực tế và hình dạng của mẫu cao su đang sử dụng. Không nên chỉ lựa chọn theo công suất động cơ hoặc ước lượng bằng mắt.

Cao su khớp nối HRC là gì?

Khớp nối HRC thường gồm hai nửa khớp bằng kim loại và một phần tử đàn hồi nằm ở giữa. Phần tử này thường được gọi bằng nhiều tên khác nhau như:

• Cao su khớp nối HRC;
• Đệm cao su HRC;
• Cao su giảm chấn khớp nối;
• Cao su cánh hoa HRC;
• HRC coupling insert.

Khi hai nửa khớp nối quay, mô-men được truyền qua phần tử đàn hồi. Do phải làm việc dưới tác động lặp lại của tải, rung động và quá trình khởi động – dừng máy, cao su HRC là vật tư cần được kiểm tra trong quá trình bảo trì hệ thống truyền động.

Các size cao su khớp nối HRC đang cung cấp

Tên size HRC thể hiện quy cách của bộ khớp nối tương ứng. Tuy nhiên, sản phẩm từ các nguồn cung cấp khác nhau có thể có sai khác nhất định về hình dạng hoặc kích thước. Vì vậy, trước khi đặt hàng, khách hàng nên gửi ảnh và số đo của mẫu thực tế để được kiểm tra.

kích thước cao su HCR

Công dụng của đệm cao su HRC

Hỗ trợ truyền mô-men xoắn

Cao su HRC nằm giữa hai nửa khớp nối và tham gia truyền chuyển động quay từ trục dẫn động sang trục được dẫn động.

Giảm va đập khi khởi động và dừng máy

Tính đàn hồi của chi tiết cao su giúp hạn chế tác động đột ngột giữa các bộ phận kim loại trong quá trình khởi động, dừng máy hoặc khi tải thay đổi.

Hỗ trợ giảm rung động

Phần tử đàn hồi góp phần hạn chế rung động truyền trực tiếp giữa động cơ và thiết bị. Tuy nhiên, cao su khớp nối không thay thế cho việc căn chỉnh đồng tâm hai trục.

Hạn chế tiếp xúc trực tiếp giữa hai nửa khớp

Khi cao su bị mòn hoặc vỡ, hai phần kim loại của khớp nối có thể va chạm bất thường. Nếu tiếp tục vận hành, tình trạng này có thể ảnh hưởng đến khớp nối và các bộ phận liên quan của cụm máy.

Cao su khớp nối HRC được sử dụng ở đâu?

Cao su HRC có thể được sử dụng trong nhiều cụm truyền động công nghiệp, chẳng hạn:

• Động cơ điện và máy bơm;
• Động cơ và hộp giảm tốc;
• Quạt công nghiệp;
• Máy nén;
• Băng tải;
• Máy khuấy;
• Các thiết bị truyền động sử dụng khớp nối HRC.

Việc lựa chọn sản phẩm cần dựa trên đúng quy cách của bộ khớp nối đang lắp, không chỉ dựa vào loại máy hoặc ngành sử dụng.

Cách xác định đúng size cao su HRC

1. Kiểm tra mã trên bộ khớp nối

Quan sát hai nửa khớp nối để tìm mã hoặc size được đúc, dập hoặc khắc trên bề mặt. Nếu xác định được mã như HRC70, HRC90 hoặc HRC110, quá trình đối chiếu sẽ thuận tiện hơn.

2. Kiểm tra mẫu cao su cũ

Tháo mẫu cao su cũ và kiểm tra:

• Hình dạng tổng thể;
• Số cánh;
• Đường kính ngoài;
• Đường kính trong;
• Chiều dày;
• Dấu hiệu nhận biết hoặc mã còn lại trên sản phẩm.

Nên đo mẫu tại những vị trí chưa bị mòn hoặc biến dạng nghiêm trọng.

3. Gửi ảnh kèm thước đo

Nếu không đọc được mã, khách hàng có thể gửi:

• Ảnh toàn bộ cao su HRC;
• Ảnh chụp mặt trước và mặt bên;
• Ảnh hai nửa khớp nối;
• Ảnh đặt thước tại các vị trí cần đo;
• Thông tin về thiết bị đang sử dụng.

Những dữ liệu này giúp giảm nguy cơ đặt nhầm size.

4. Đối chiếu trước khi đặt số lượng lớn

Đối với đơn hàng bảo trì nhà máy hoặc thay đồng loạt nhiều thiết bị, nên kiểm tra một mẫu trước khi xác nhận toàn bộ số lượng.

Dấu hiệu cần kiểm tra hoặc thay cao su HRC

Khách hàng nên dừng máy và kiểm tra cụm khớp nối khi xuất hiện một hoặc nhiều dấu hiệu sau:

• Cao su bị nứt, rách hoặc mất một phần cánh;
• Cao su bị chai cứng hoặc biến dạng;
• Xuất hiện nhiều vụn cao su trong vỏ bảo vệ khớp nối;
• Cụm truyền động rung hoặc phát ra tiếng va đập bất thường;
• Hai nửa khớp có dấu hiệu tiếp xúc với nhau;
• Máy vừa xảy ra kẹt tải hoặc quá tải;
• Cao su cũ đã xuống cấp trong đợt bảo trì định kỳ.

Không nên chỉ thay cao su rồi tiếp tục vận hành nếu hệ thống vẫn rung hoặc phát tiếng động. Cần kiểm tra thêm tình trạng căn chỉnh trục, hai nửa khớp nối, ổ bi và độ chắc chắn của bệ máy.

Những nguyên nhân làm cao su khớp nối HRC nhanh hỏng

Tuổi thọ của đệm cao su HRC phụ thuộc vào điều kiện vận hành thực tế. Một số nguyên nhân thường gặp gồm:

• Hai trục căn chỉnh chưa phù hợp;
• Khớp nối lắp sai vị trí;
• Tải làm việc không ổn định;
• Thiết bị thường xuyên khởi động hoặc dừng đột ngột;
• Nhiệt độ môi trường cao;
• Cao su tiếp xúc với dầu, hóa chất hoặc môi trường không phù hợp;
• Hai nửa khớp đã mòn hoặc hư hỏng;
• Lựa chọn sai size cao su.

Vì vậy, nếu cao su mới thay nhưng nhanh chóng bị hỏng, cần kiểm tra toàn bộ cụm truyền động thay vì tiếp tục thay riêng phần cao su.

Lưu ý khi lắp cao su giảm chấn HRC

Trước khi kiểm tra hoặc thay cao su, thiết bị phải được dừng hoàn toàn và thực hiện biện pháp an toàn phù hợp tại nơi vận hành.

Trong quá trình lắp đặt cần lưu ý:

1. Làm sạch hai nửa khớp nối.
2. Kiểm tra bề mặt kim loại có bị nứt, mẻ hoặc mòn bất thường không.
3. Xác nhận đúng size cao su trước khi lắp.
4. Không cắt, gọt hoặc ép một sản phẩm sai size vào khớp nối.
5. Kiểm tra khoảng cách và vị trí lắp của hai nửa khớp.
6. Kiểm tra căn chỉnh trục theo yêu cầu của hệ thống.
7. Lắp lại đầy đủ bộ phận che chắn trước khi vận hành.
8. Chạy kiểm tra và theo dõi tiếng ồn, độ rung của cụm máy.

Việc lắp đúng cao su không thể bù cho tình trạng lệch trục hoặc khớp nối kim loại đã hỏng.

Tại sao nên gửi mẫu trước khi đặt cao su HRC?

Trong thực tế bảo trì, người mua đôi khi chỉ có tên thiết bị hoặc công suất động cơ nhưng không có mã khớp nối. Những thông tin này chưa đủ để xác định chính xác size cao su.

Việc gửi ảnh và kích thước mẫu giúp:

• Kiểm tra đúng dòng HRC;
• Phân biệt với các loại cao su khớp nối có hình dạng gần giống;
• Hạn chế đặt nhầm size;
• Rút ngắn thời gian xác nhận đơn hàng;
• Thuận tiện khi cần mua đồng bộ cho nhiều thiết bị.

Đối với khách hàng B2B, bộ phận kỹ thuật hoặc mua hàng nên lưu lại mã khớp nối theo từng máy để sử dụng cho các lần bảo trì sau.

Đặt mua cao su HRC70–HRC180 tại NHAT NHUNG EQUIPMENT

NHAT NHUNG EQUIPMENT cung cấp cao su khớp nối HRC phục vụ nhu cầu thay thế, sửa chữa và bảo trì thiết bị công nghiệp.

Các size hiện có trong danh mục gồm:

HRC70 – HRC90 – HRC110 – HRC130 – HRC150 – HRC180.

Để được kiểm tra đúng quy cách, khách hàng vui lòng cung cấp:

• Mã HRC cần mua;
• Số lượng;
• Ảnh mẫu cao su cũ;
• Ảnh hai nửa khớp nối;
• Kích thước đo thực tế nếu không xác định được mã;
• Thông tin xuất hóa đơn và địa điểm giao hàng nếu cần báo giá đầy đủ.

Liên hệ tư vấn và báo giá

CÔNG TY TNHH THIẾT BỊ NHẬT NHUNG

• Hotline bán hàng: 0978 25 95 98
• Hotline kỹ thuật: 0931 770 221
• Email: nhatnhung.pn@gmail.com
• Website: 2nec.vn
• Địa chỉ: No09-LK330, Khu đất dịch vụ LK31, P. Dương Nội, Hà Nội

Gửi ảnh mẫu và kích thước cao su HRC qua Zalo để NHAT NHUNG EQUIPMENT hỗ trợ kiểm tra trước khi báo giá.

Câu hỏi thường gặp về cao su khớp nối HRC

Cao su HRC70 có dùng thay cho HRC90 được không?

Không nên. HRC70 và HRC90 là hai size khác nhau. Sản phẩm cần phù hợp với quy cách của hai nửa khớp nối đang sử dụng.

Chỉ biết công suất động cơ có xác định được size cao su HRC không?

Thông thường chưa đủ. Cùng một mức công suất có thể sử dụng các bộ khớp nối khác nhau tùy thiết kế thiết bị. Cần kiểm tra mã khớp hoặc đo mẫu thực tế.

Có thể đo cao su cũ để chọn sản phẩm thay thế không?

Có. Tuy nhiên, cao su cũ có thể đã mòn hoặc biến dạng. Nên kết hợp số đo với ảnh hai nửa khớp nối và mã được ghi trên bộ khớp.

Khi nào cần thay đệm cao su HRC?

Cần kiểm tra khi cao su nứt, rách, chai cứng, biến dạng hoặc khi cụm truyền động xuất hiện rung và tiếng va đập bất thường. Chu kỳ kiểm tra nên căn cứ vào điều kiện vận hành và kế hoạch bảo trì của từng nhà máy.

Thay cao su HRC mới có xử lý được tình trạng rung không?

Không phải trong mọi trường hợp. Rung có thể liên quan đến lệch trục, ổ bi, bệ máy, mất cân bằng hoặc khớp nối kim loại bị hỏng. Cần kiểm tra nguyên nhân trước khi vận hành trở lại.

NHAT NHUNG EQUIPMENT cung cấp những size HRC nào?

Danh mục hiện có gồm HRC70, HRC90, HRC110, HRC130, HRC150 và HRC180. Khách hàng nên liên hệ để xác nhận tình trạng hàng và số lượng tại thời điểm đặt mua.
