Cao su khớp nối JAW L050, L070, L075, L090, L095, L100 và L110

Cao su khớp nối JAW là phần tử đàn hồi được lắp giữa hai nửa khớp nối có vấu. Sản phẩm tham gia truyền mô-men xoắn, đồng thời hỗ trợ giảm rung và hạn chế va đập giữa động cơ với máy bơm, hộp giảm tốc hoặc thiết bị được dẫn động.

NHAT NHUNG EQUIPMENT cung cấp các size cao su khớp nối JAW dòng L:

• L050;
• L070;
• L075;
• L090;
• L095;
• L100;
• L110.

Đây là các chi tiết thay thế phục vụ hoạt động sửa chữa và bảo trì hệ thống truyền động công nghiệp. Khách hàng nên xác định đúng mã, hình dạng và kích thước thực tế trước khi đặt hàng.

Cao su khớp nối JAW là gì?

Khớp nối JAW thường gồm:

• Một nửa khớp lắp trên trục chủ động;
• Một nửa khớp lắp trên trục được dẫn động;
• Một phần tử đàn hồi nằm giữa các vấu khớp nối.

Phần tử đàn hồi này thường được gọi là:

• Cao su khớp nối JAW;
• Cao su khớp nối dòng L;
• Đệm cao su JAW;
• Cao su cánh hoa;
• Cao su giảm chấn khớp nối;
• JAW coupling spider;
• JAW coupling insert.

Khi hai nửa khớp nối quay, các vấu kim loại truyền lực qua phần tử đàn hồi. Vì chịu tải lặp lại trong quá trình vận hành, cao su JAW là vật tư cần được kiểm tra định kỳ và thay thế khi có dấu hiệu xuống cấp.

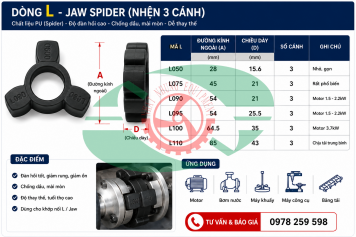

Các size cao su khớp nối JAW đang cung cấp

Mã L050 đến L110 thể hiện quy cách của dòng khớp nối tương ứng, không phải kích thước đo trực tiếp bằng milimét. Vì vậy, không nên lấy con số trong mã sản phẩm làm đường kính ngoài hoặc kích thước lắp đặt.

Công dụng của đệm cao su khớp nối JAW

Truyền chuyển động giữa hai trục

Cao su JAW nằm giữa các vấu của hai nửa khớp nối và tham gia truyền mô-men từ trục chủ động sang trục được dẫn động.

Sản phẩm thường được sử dụng trong cụm kết nối giữa động cơ điện và máy bơm, hộp giảm tốc, quạt hoặc những thiết bị quay khác.

Hỗ trợ giảm va đập

Tính đàn hồi của insert JAW giúp hạn chế tác động đột ngột giữa các bộ phận kim loại khi thiết bị khởi động, dừng hoặc thay đổi tải.

Hỗ trợ giảm rung động

Phần tử đàn hồi góp phần hạn chế rung động truyền trực tiếp giữa hai trục. Tuy nhiên, cao su JAW không thay thế cho việc căn chỉnh đồng tâm và đồng trục trong quá trình lắp đặt.

Ngăn tiếp xúc trực tiếp giữa các vấu kim loại

Trong điều kiện lắp đặt phù hợp, cao su nằm xen giữa các vấu khớp nối. Nếu cao su bị nứt, vỡ hoặc mất từng phần, các chi tiết kim loại có thể làm việc bất thường và phát sinh tiếng va đập.

Cao su khớp nối JAW được sử dụng cho thiết bị nào?

Cao su JAW dòng L có thể xuất hiện trong nhiều hệ thống truyền động, chẳng hạn:

• Động cơ điện và máy bơm;
• Động cơ và hộp giảm tốc;
• Quạt công nghiệp;
• Băng tải;
• Máy khuấy;
• Máy nén;
• Máy công cụ;
• Thiết bị sản xuất sử dụng khớp nối có vấu.

Không thể xác định chính xác size cao su chỉ dựa vào tên máy hoặc công suất động cơ. Việc lựa chọn cần căn cứ vào bộ khớp nối đang lắp thực tế.

Cách xác định đúng mã cao su JAW

Kiểm tra mã trên hai nửa khớp nối

Trước tiên, cần kiểm tra bề mặt hai nửa khớp để tìm mã đúc, dập hoặc khắc. Mã có thể được thể hiện dưới dạng L050, L070, L075, L090 hoặc các quy cách tương ứng.

Nên làm sạch bề mặt khớp nối trước khi đọc mã vì bụi, dầu hoặc lớp sơn có thể che khuất ký hiệu.

Kiểm tra mã trên cao su cũ

Một số insert JAW có ký hiệu trực tiếp trên bề mặt. Nếu mẫu cũ chưa bị mòn hoặc biến dạng quá nhiều, mã này là dữ liệu hữu ích để đối chiếu.

Tuy nhiên, không nên xác nhận đơn hàng chỉ dựa vào một ký hiệu không rõ ràng.

Đo kích thước thực tế

Nếu không xác định được mã, khách hàng nên cung cấp các kích thước:

• Đường kính ngoài;
• Đường kính trong;
• Chiều dày tổng thể;
• Chiều rộng và hình dạng cánh;
• Số lượng cánh;
• Kích thước lòng khớp nối nếu có thể đo an toàn.

Cần đo tại những vị trí chưa bị mòn hoặc biến dạng nghiêm trọng.

Gửi ảnh mẫu và khớp nối

Bộ ảnh đối chiếu nên bao gồm:

1. Ảnh toàn bộ cao su nhìn từ mặt trước;
2. Ảnh mặt bên của cao su;
3. Ảnh mã hoặc ký hiệu còn lại;
4. Ảnh hai nửa khớp nối;
5. Ảnh đặt thước tại vị trí đo;
6. Ảnh tem máy hoặc thông tin thiết bị nếu cần tham khảo thêm.

Ảnh rõ ràng kèm kích thước sẽ giúp việc kiểm tra nhanh và chính xác hơn so với chỉ mô tả bằng điện thoại.

Phân biệt mã sản phẩm với kích thước thực tế

L050, L070, L075, L090, L095, L100 và L110 là mã quy cách của dòng sản phẩm. Các mã này không nên được hiểu trực tiếp là:

• Đường kính ngoài;
• Đường kính trong;
• Chiều dày cao su;
• Đường kính trục;
• Công suất động cơ;
• Mô-men làm việc.

Nếu cần bảng kích thước hoặc thông số tải, phải đối chiếu theo tài liệu kỹ thuật của đúng bộ khớp nối đang sử dụng. Không nên áp dụng thông số của một thương hiệu hoặc cấu hình khác khi chưa kiểm tra khả năng tương thích.

Dấu hiệu cao su JAW cần được kiểm tra

Cần dừng thiết bị và kiểm tra cụm khớp nối khi phát hiện:

• Cao su bị nứt hoặc rách;
• Một hoặc nhiều cánh bị vỡ;
• Cao su bị chai cứng;
• Cao su bị biến dạng hoặc ép bẹp;
• Có vụn cao su trong vỏ bảo vệ;
• Máy phát sinh rung động bất thường;
• Khớp nối xuất hiện tiếng va đập;
• Các vấu kim loại có dấu hiệu mòn;
• Cao su mới thay nhưng nhanh chóng tiếp tục hư hỏng.

Không nên tiếp tục vận hành chỉ vì khớp nối vẫn còn khả năng truyền động. Cao su bị hư hỏng có thể là dấu hiệu của vấn đề khác trong hệ thống.

Vì sao đệm cao su JAW nhanh hỏng?

Căn chỉnh hai trục chưa phù hợp

Sai lệch lắp đặt có thể làm tải phân bố không đều trên các cánh cao su. Nếu chỉ thay insert nhưng không kiểm tra căn chỉnh, sản phẩm mới có thể tiếp tục xuống cấp sớm.

Chọn sai size

Insert quá lớn, quá nhỏ hoặc khác hình dạng có thể không nằm đúng vị trí giữa các vấu khớp nối. Không nên cắt hoặc mài cao su để cố lắp một sản phẩm sai quy cách.

Hai nửa khớp nối bị mòn

Các vấu kim loại bị mòn, mẻ hoặc biến dạng có thể tác động không đều lên cao su mới. Trong trường hợp này, cần đánh giá cả bộ khớp nối.

Thiết bị thường xuyên thay đổi tải

Việc khởi động, dừng hoặc thay đổi tải thường xuyên làm phần tử đàn hồi chịu tác động lặp lại nhiều hơn.

Điều kiện môi trường không phù hợp

Nhiệt độ, dầu, hóa chất và các điều kiện môi trường khác có thể ảnh hưởng đến vật liệu đàn hồi. Cần xác định điều kiện vận hành nếu sản phẩm được sử dụng trong môi trường đặc biệt.

Hướng dẫn kiểm tra và thay cao su khớp nối JAW

Việc kiểm tra cần được thực hiện khi máy đã dừng hoàn toàn và áp dụng đầy đủ quy trình an toàn tại nơi vận hành.

Bước 1: Kiểm tra bộ phận che chắn

Tháo bộ phận bảo vệ theo đúng quy trình của thiết bị. Không vận hành máy khi chưa lắp lại đầy đủ tấm che khớp nối.

Bước 2: Kiểm tra cao su cũ

Quan sát tình trạng nứt, mòn, chai cứng, biến dạng và sự phân bố vết mòn trên các cánh.

Nếu chỉ một số cánh bị mòn nghiêm trọng, cần kiểm tra thêm vị trí của hai nửa khớp và độ đồng trục.

Bước 3: Kiểm tra hai nửa khớp nối

Kiểm tra các vấu có bị mòn, nứt, mẻ hoặc biến dạng không. Cao su mới không thể khắc phục hư hỏng của phần khớp kim loại.

Bước 4: Đối chiếu sản phẩm mới

So sánh mã, đường kính, chiều dày, số cánh và hình dạng giữa sản phẩm mới với mẫu cũ còn nguyên vẹn.

Bước 5: Kiểm tra căn chỉnh trục

Việc căn chỉnh cần thực hiện theo yêu cầu kỹ thuật của bộ khớp nối và thiết bị. Không sử dụng độ đàn hồi của cao su để bù cho sai lệch lắp đặt quá mức.

Bước 6: Lắp lại và chạy kiểm tra

Sau khi hoàn thành, lắp đầy đủ bộ phận bảo vệ. Khi chạy thử, theo dõi tiếng ồn, rung động và nhiệt độ bất thường của cụm máy.

Có nên thay riêng cao su hay thay cả bộ khớp nối?

Có thể thay riêng cao su JAW khi:

• Hai nửa khớp nối còn nguyên vẹn;
• Các vấu chưa bị mòn hoặc biến dạng đáng kể;
• Kích thước lắp đặt vẫn phù hợp;
• Không phát hiện vết nứt trên phần kim loại;
• Nguyên nhân hư hỏng của cao su đã được kiểm tra.

Nên đánh giá thay cả bộ khớp nối khi:

• Vấu kim loại bị mòn nhiều;
• Khớp nối bị nứt hoặc mẻ;
• Hai nửa khớp không còn lắp đúng vị trí;
• Không xác định được quy cách tương thích;
• Cao su mới thường xuyên hư hỏng trong thời gian ngắn.

Quyết định cuối cùng nên dựa trên kết quả kiểm tra thực tế của cụm truyền động.

Lưu ý khi mua cao su JAW cho nhà máy

Đối với nhu cầu bảo trì B2B, bộ phận kỹ thuật và mua hàng nên thống nhất bộ thông tin đặt hàng gồm:

Đối với đơn hàng số lượng lớn, nên kiểm tra một mẫu trước khi xác nhận toàn bộ đơn hàng.

Mua cao su khớp nối JAW L050–L110 ở đâu?

NHAT NHUNG EQUIPMENT cung cấp cao su khớp nối JAW phục vụ sửa chữa, bảo trì máy bơm và thiết bị truyền động công nghiệp.

Các mã hiện có trong danh mục:

L050 – L070 – L075 – L090 – L095 – L100 – L110.

Khách hàng vui lòng gửi mã, số lượng, ảnh sản phẩm cũ và kích thước thực tế để được hỗ trợ đối chiếu trước khi báo giá.

Liên hệ tư vấn và báo giá

CÔNG TY TNHH THIẾT BỊ NHẬT NHUNG

• Hotline bán hàng: 0978 25 95 98
• Hotline kỹ thuật: 0931 770 221
• Email: nhatnhung.pn@gmail.com
• Website: 2nec.vn
• Địa chỉ: No09-LK330, Khu đất dịch vụ LK31, P. Dương Nội, Hà Nội

Gửi ảnh mẫu cao su JAW kèm thước đo qua Zalo để NHAT NHUNG EQUIPMENT hỗ trợ kiểm tra mã trước khi báo giá.

Câu hỏi thường gặp về cao su khớp nối JAW

Cao su khớp nối JAW và cao su dòng L có phải cùng một loại không?

Trong danh mục này, L050 đến L110 là các mã cao su sử dụng cho khớp nối JAW dòng L. Khi đặt hàng vẫn cần cung cấp đầy đủ mã và ảnh mẫu để đối chiếu.

Cao su L070 có thể thay cho L075 không?

Không nên. L070 và L075 là hai mã quy cách khác nhau. Cần sử dụng sản phẩm phù hợp với bộ khớp nối thực tế.

Số 050 trong mã L050 có phải đường kính 50 mm không?

Không nên hiểu như vậy. L050 là mã quy cách, không phải thông tin xác nhận trực tiếp đường kính ngoài. Kích thước phải được kiểm tra bằng sản phẩm thực tế hoặc tài liệu của đúng bộ khớp nối.

Có thể chọn cao su JAW theo công suất động cơ không?

Công suất động cơ chỉ là thông tin tham khảo và chưa đủ để xác định chính xác insert cần mua. Cần kiểm tra mã khớp nối, hình dạng và kích thước mẫu.

Vì sao cao su JAW mới thay lại nhanh bị vỡ?

Nguyên nhân có thể liên quan đến sai size, lệch trục, khớp kim loại bị mòn, vị trí lắp chưa phù hợp hoặc điều kiện tải. Cần kiểm tra toàn bộ cụm truyền động trước khi thay tiếp.

Khi cao su hỏng có phải thay cả hai nửa khớp nối không?

Không phải lúc nào cũng cần. Nếu hai nửa khớp còn nguyên vẹn và đúng kích thước, có thể chỉ thay phần cao su. Nếu các vấu đã mòn, nứt hoặc biến dạng, cần đánh giá thay cả bộ.

NHAT NHUNG EQUIPMENT cung cấp những mã cao su JAW nào?

Các mã hiện có gồm L050, L070, L075, L090, L095, L100 và L110. Khách hàng nên liên hệ để xác nhận số lượng sẵn có tại thời điểm đặt hàng.
